[QM6 식빵등 DIY] 큼식이 트렁크등 면발광 설치하기


 차량 트렁크 등이 어두워 지난 번에는 면발광 트렁크등 설치 사진을 올린 적이 있는데요, 트렁크등의 배선이 짧아 따로 결선을 잘라내지 않고 연결하기 위해 피복을 벗기지 않고 결선을 할 수 있는 와이어 커넥터를 주문했습니다.
한 달이 넘게 걸려 도착했지만 저렴한 비용으로 구입해서 도착했으니 이제 큼식이의 트렁크 등을 연결할 차례입니다.



2핀 와이어 커넥터, 편리한 결선 도구

2핀 와이어 커넥터 앞 뒤의 모습

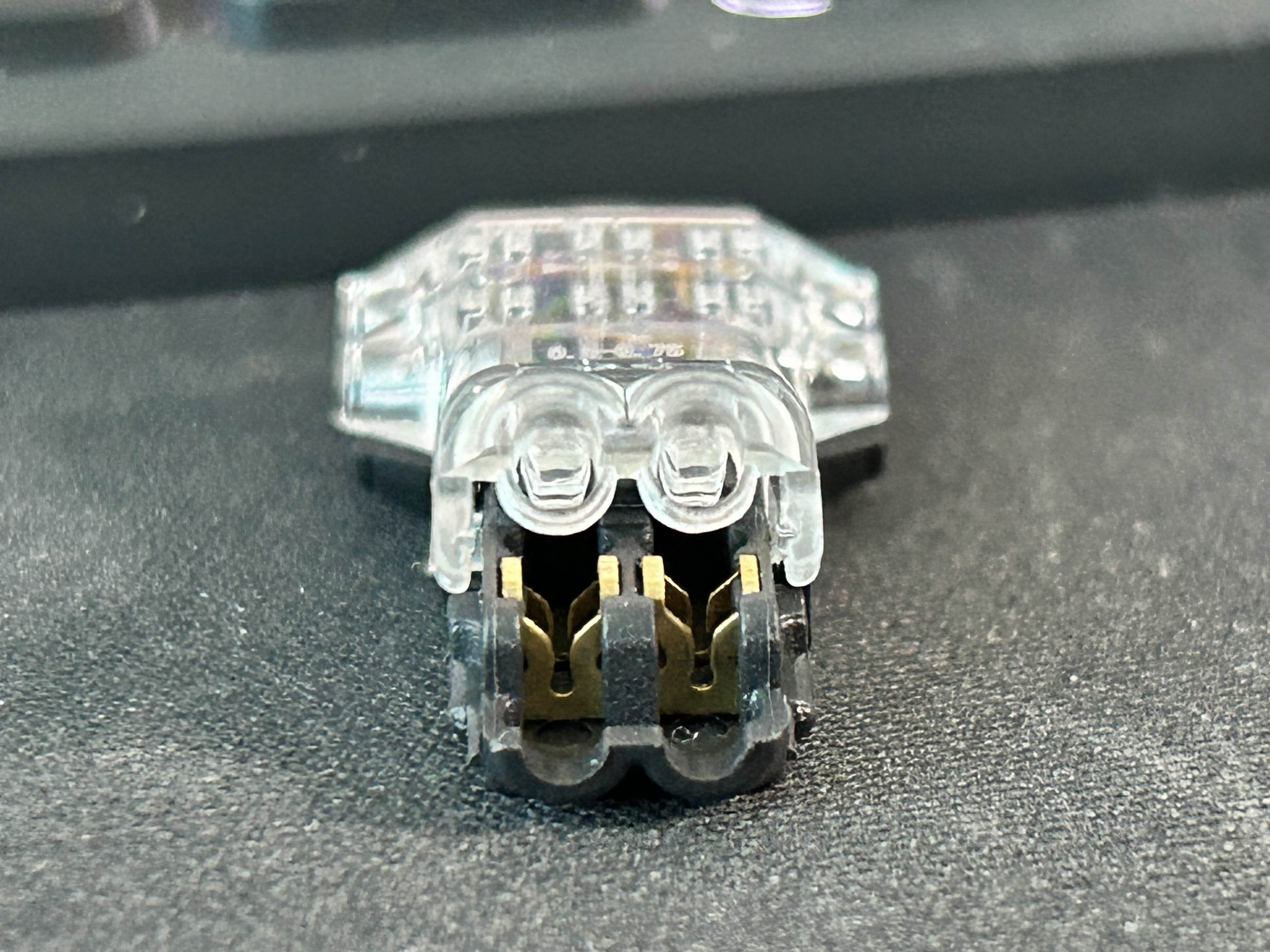

 구입한 2핀 와이어 커넥터의 모습입니다. T2 타입의 모델을 구입한 것이며 두 가닥을 결선하는데 편리한 와이어 커넥터입니다. 기존 배손은 피복 제거 없이 클립으로 딸깍 하고 체결이 되면 내부에 바로 결선이 되는 모델입니다.


선을 결선하기 전에 내부의 구조를 잠시 살펴보면 어떨게 결선시켜주는 지를 잘 보여주고 있습니다.



기존 케이블 연결부위



기존 2가닥의 케이블을 결선할 연결부위입니다.



기존 케이블 연결부위





두 가닥의 전선을 V자형의 구리금속 위에 올려놓고 투명 플라스틱 부분을 딸각 소리가 나도록 눌러주면 됩니다. 기존의 피복 속으로 칼날이 들어가는 형태이기에 롱노우즈나 펜치 등을 이용해서 눌러주면 쉽게 할 수 있습니다.







새롭게 결선한 연결부위



새롭게 연결할 전선 연결부위입니다. 투명 플라스틱을 살짝 내려놓은 상태에서 피복을 제거한 전선 두 가닥을 깊숙히 넣어준 후에 하단부에 결착이 되도록 딸깍 소리가 나도록 눌러주면 끝입니다.





제가 구입한 와이어 커넥터입니다. 구입 당시에 가격이 환율 탓인지 좀 비쌌지만 그래도 1달러 할인쿠폰을 적용해서 개당 500원 꼴로 구입을 했습니다.

US $2.24 40％ Off | 퀵 스플라이스 전기 케이블 크림프 터미널, LED 차량용 커넥터, 2 핀 플러그, 전선





혹시라도 지연할인쿠폰이 있다면 지연할인쿠폰을 적용시켜 저렴하게 구입해도 좋은 방법입니다. 다만, 배송이 오래 걸리는 것은 감안하셔야 합니다.










제가 구입한 와이어 커넥터는 T자형 커넥터 입니다. 기존 케이블 커팅 없이 딸깍 체결만 해 주면 추가 결선할 선문 T자의 아래 획에 연결만 해 주면 됩니다.

자동차 배터리는 교류전류가 아닌 직류전류이기에 ± 구분을 명확히 해 주어야 하는데요, 사진을 보면 위쪽에 있는 빨간 선이 T자의 왼쪽에 결선이 됨을 알 수 있습니다.





요기는 구입한 와이어 커넥터의 결선 가능한 전선의 두께를 보여주고 있습니다. 차량 트렁크등에 있는 전선은 얇은 전선입니다. 두꺼운 전선의 경우에는 결선이 잘 안 될 수도 있으니 일반 전선을 사용할 분들은 전선 두께를 미리 확인해 보셔야 합니다.










지난 번에는 와이어 커넥터 키트가 없어서 대충 만 연결해서 쓰고 있었는데요 이제 와이어 커넥터가 왔으니 결선을 해서 깔끔하게 마감을 할 차례입니다.








와이어 커넥터를 T자 라인의 상단 'ㅡ' 부분에 연결할 차례인데요, 펜치를 이용해서 두 가닥의 선을 올려놓고 딸깍 소리가 날 때까지 눌러줍니다.







흰색 케이블을 위쪽에서 눌러주었으니 왼쪽 케이블은 흰색의 전극에 맞게 연결해 주고 오른쪽은 빨간색 전극에 맞게 연결해 주면 됩니다.









결선 후에 면발광이 들어오는 것이 확인이 되었으니 마지막 면발광 케이블을 결선한 후에 기존 트렁크등을 홈으로 넣어주면 모든 과정이 끝나네요.









투명 플라스틱을 살짝 내려놓은 상태에서 피복을 제거한 전선 두 가닥을 깊숙히 넣어준 후에 하단부에 결착이 되도록 딸깍 소리가 나도록 눌러주어서 마감한 사진입니다. 전극에 맞게 잘 연결이 되었고 깔끔하게 연결이 되었습니다.
